ДОБЫЧА НЕФТИ С ПОМОЩЬЮ НАСОСОВ


В предыдущем выпуске мы поговорили о фонтанном и газлифтном способе добычи нефти. Но по статистике только чуть более 13% всех скважин в России эксплуатируются этими способами (хотя эти скважины дают более 30% всей российской нефти). В целом статистика по способам эксплуатации выглядит так:

Способ
эксплуатации
  Число
скважин, %
  Средний дебит, т/сут   Добыча, % от общей
нефти жидкости нефти жидкости
Фонтанный   8,8   31,1 51,9   19,5 9,3
Газлифтный   4,3   35,4 154,7   11,6 14,6
УЭЦН   27,4   28,5 118,4   52,8 63,0
ШСН   59,4   3,9 11,0   16,1 13,1
Прочие   0,1   - -   - -
ШСН – штанговые скважинные насосы;
УЭЦН – установки центробежных электронасосов.


Эксплуатация скважин штанговыми насосами

У обывателя при разговоре о нефтяном деле возникает образ двух станков – буровой вышки и станка-качалки. Изображения этих устройств встречаются всюду в нефтегазовой отрасли: на эмблемах, плакатах, гербах нефтяных городов и так далее. Внешний вид станка-качалки известен всем. Вот как он выглядит.

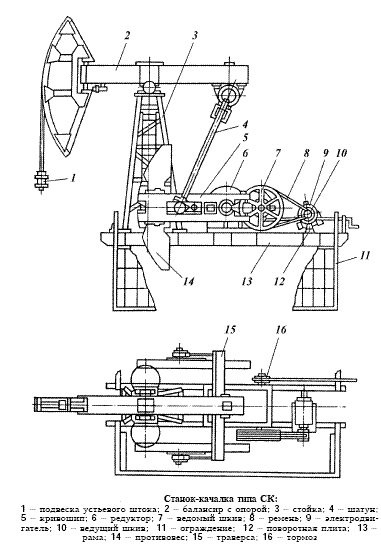

Станок-качалка



Станок-качалка и есть один из элементов эксплуатации скважин штанговым насосом. По сути, станок-качалка является приводом штангового насоса, расположенного на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразущий возвратно-поступательные движения в поток воздуха. Нефтяной насос возвратно-поступательные движения от станка-качалки преобразует в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.

Если по порядку описать происходящие процессы при данном виде эксплуатации, то получится следующее. На электродвигатель станка-качалки подается электричество. Двигатель вращает механизмы станка-качалки так, что балансир станка начинает двигаться как качели и подвеска устьевого штока получает возвратно-поступательные движения. Энергия передается через штанги – длинные стальные стержни, скрученные между собой специальными муфтами. От штанг энергия передается штанговому насосу, который захватывает нефть и подает ее наверх.

При эксплуатации скважины штанговыми насосами к добываемой нефти не предъявляются строгие требования, которые имеют место при других способах эксплуатации. Штанговые насосы могут качать нефть, характеризующуюся наличием механических примесей, высоким газовым фактором и так далее. К тому же, данный способ эксплуатации отличается высоким КПД.

В России изготавливаются станки-качалки 13 типоразмеров по ГОСТ 5688-76. Штанговые насосы производят ОАО «Элкамнефтемаш» г.Пермь и ОАО «Ижнефтемаш» г.Ижевск.


Эксплуатация скважин бесштанговыми насосами.

Для отбора из скважин больших объёмов жидкости применяется лопастный насос с рабочими колесами центробежного типа, обеспечивающий высокий напор при заданных подачах жидкости и габаритах насоса. Наряду с этим, в нефтяных скважинах некоторых районов с вязкой нефтью необходима большая мощность привода относительно подачи. В общем случае эти установки носят название погружные электронасосы. В первом случае — это установки центробежных электронасосов (УЗЦН), во втором — установки погружных винтовых электронасосов (УЗВНТ).

Скважинные центробежные и винтовые насосы приводятся в действие погружными электродвигателями. Электроэнергия подводится к двигателю по специальному кабелю. Установки ЭЦН и ЭВН довольно просты в обслуживании, так как на поверхности имеются станция управления и трансформатор, не требующие постоянного ухода.

При больших подачах УЭЦН имеют достаточный КПД, позволяющий конкурировать этим установкам со штанговыми установками и газлифтом.

При этом способе эксплуатации борьба с отложениями парафина проводится достаточно эффективно с помощью автоматизированных проволочных скребков, а также путем нанесения покрытия на внутреннюю поверхность НКТ.

Межремонтный период работы УЭЦН в скважинах достаточно высок и достигает 600 суток.

Скважинный насос имеет 80—400 ступеней. Жидкость поступает через сетку в нижней части насоса. Погружной электродвигатель маслозаполненный, герметизированный. Во избежание попадания в него пластовой жидкости устанавливается узел гидрозащиты. Электроэнергия с поверхности подается по круглому кабелю, а около насоса — по плоскому. При частоте тока 50 Гц частота вращения вала двигателя синхронная и составляет 3000 мин(-1).

Трансформатор (автотрансформатор) используют для повышения напряжения тока от 380 (напряжение промысловой сети) до 400— 2000 В.

Станция управления имеет приборы, показывающие силу тока и напряжение, что позволяет отключать установку вручную или автоматически.

Колонна НКТ оборудуется обратным и сливным клапанами. Обратный клапан удерживает жидкость в НКТ при остановках насоса, что облегчает запуск установки, а сливной освобождает НКТ от жидкости перед подъемом агрегата при установленном обратном клапане.

Для повышения эффективности работы для извлечения вязких жидкостей используется скважинные винтовые насосы с погружным электродвигателем. Установка скважинного винтового насоса, подобно установке ЭЦН, имеет погружной электродвигатель с компенсатором и гидрозащитой, винтовой насос, кабель, обратный и сливной клапаны (встроенные в НКТ), оборудование устья, трансформатор и станцию управления. За исключением насоса, другие части установки идентичны.
